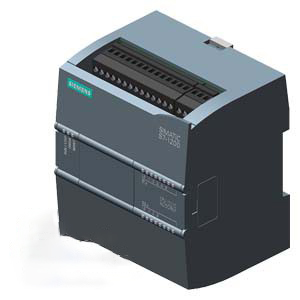

- 西門子模塊 S71200 CPU 6ES72111HE400XB0
產品詳情
SIMATIC S7-1200 小型可編程控制器充分滿足于中小型自動化的系統需求。在研發過程中充分考慮了系統、控制器、人機界面和軟件的無縫整合和高效協調的需求,有效的解決方案，尤其滿足
多種應用中完全不同的自動化需求。
|
一般信息 |
|
|
產品類型標志 |
CPU 1211C DC/DC/繼電器 |
|
固件版本 |
V4.1 |
|
附帶程序包的 |
|
|
● 工程系統 |
STEP 7 V13 SP1 以上 |
|
顯示 |
|
|
帶顯示屏 |
否 |
|
電源電壓 |
|
|
額定值 (DC) |
|
|
● DC 24 V |
是 |
|
允許范圍，下限 (DC) |
20.4 V |
|
允許范圍，上限 (DC) |
28.8 V |
|
反極性保護 |
是 |
|
負載電壓 L+ |
|
|
● 額定值 (DC) |
24 V |
|
● 允許范圍，下限 (DC) |
20.4 V |
|
● 允許范圍，上限 (DC) |
28.8 V |
|
輸入電流 |
|
|
耗用電流（額定值） |
300 mA; 僅 CPU |
|
耗用電流，*大值 |
900 mA; CPU 連同全部擴展模塊 |
|
接通電流，*大值 |
12 A; 28.8 V DC 時 |
|
輸出電流 |
|
|
用于背板總線 (DC 5 V)，*大值 |
750 mA; 針對 CM *大為 5 V DC |
|
傳感器供電 |
|
|
24 V 傳感器供電 |
|
|
● 24 V |
L+ 減去 4 V DC（*小值） |
|
功率損失 |
|
|
功率損失，典型值 |
8 W |
|
存儲器 |
|
|
工作存儲器 |
|
|
● 集成 |
50 kbyte |
|
● 可擴展 |
否 |
|
裝載存儲器 |
|
|
● 集成 |
1 Mbyte |
|
● 插拔式（SIMATIC 存儲卡），*大值 |
帶有 SIMATIC 存儲卡 |
|
緩沖 |
|
|
● 存在 |
是; 免維護 |
|
● 不帶電池 |
是 |
|
CPU-處理時間 |
|
|
對于位運算，典型值 |
0.085 μs; / 說明 |
|
對于字運算，典型值 |
1.7 μs; / 說明 |
|
對于浮點運算，典型值 |
2.3 μs; / 說明 |
|
CPU-組件 |
|
|
組件數量（總計） |
DBs、FCs、FBs、計數器和定時器?？稍O定地址的模塊數量可從1到65535?？刹皇芟拗朴糜谡麄€工作存儲器 |
|
OB |
|
|
● 數量，*大值 |
只通過代碼工作存儲器進行限制 |
|
數據范圍及其剩磁 |
|
|
保留的全部數據范圍（包括時間、計數器、標記），*大值 |
10 kbyte |
|
標記 |
|
|
● 數量，*大值 |
4 kbyte; 標記范圍的大小 |
|
本地數據 |
|
|
● 每個優先等級，*大值 |
16 kbyte; 優先級等級 1（程序周期）：16 KB，優先級等級 2 至 26：6 KB |
|
地址范圍 |
|
|
過程映像 |
|
|
● 輸入端，可調整 |
1 kbyte |
|
● 輸出端，可調整 |
1 kbyte |
|
硬件擴展 |
|
|
每個系統的組件數量，*大值 |
3 個通訊模塊、1 個信號板 |
|
時間 |
|
|
時鐘 |
|
|
● 硬件時鐘（實時時鐘） |
是 |
|
● 緩沖持續時間 |
480 h; 典型值 |
|
● 每日偏差，*大值 |
25 °C 時 +/- 60 秒/月 |
|
數字輸入 |
|
|
數字輸入端數量 |
6; 集成 |
|
● 可用來實現技術功能的輸入端 |
3; HSC（高速運算） |
|
集成通道 (DI) |
6 |
|
源型輸入/漏性輸入 |
是 |
|
可同時控制的輸入端數量 |
|
|
所有安裝位置 |
|
|
— *高可達 40 ℃，*大值 |
6 |
|
輸入電壓 |
|
|
● 額定值 (DC) |
24 V |
|
● 對于信號“0” |
1 mA 時 DC 5 V |
|
● 對于信號“1” |
15 V DC，當為 2.5 mA 時 |
|
輸入延遲（輸入電壓為額定值時） |
|
|
對于標準輸入端 |
|
|
— 可參數化 |
0.2 ms、0.4 ms、0.8 ms、1.6 ms、3.2 ms、6.4 ms 和 12.8 ms，可在 4 個組別中選擇 |
|
— 從“0”到“1”時，*小值 |
0.2 ms |
|
— 從“0”到“1”時，*大值 |
12.8 ms |
|
對于報警輸入端 |
|
|
— 可參數化 |
是 |
|
對于計數器/技術功能 |
|
|
— 可參數化 |
單個相位： 3 @ 100 KHz，差分： 3 @ 80 kHz |
|
導線長度 |
|
|
● 屏蔽，*大值 |
500 m; 50 m 用于技術功能 |
|
● 未屏蔽，*大值 |
300 m; 用于技術功能：否 |
|
數字輸出 |
|
|
數字輸出端數量 |
4; 繼電器 |
|
集成通道 (DO) |
4 |
|
輸出端的通斷能力 |
|
|
● 電阻負載時的*大值 |
2 A |
|
● 照明負載時的*大值 |
DC 時 30 W，AC 時 200 W |
|
電阻負載時的輸出延遲 |
|
|
● 從 “0” 到“1”，*大值 |
10 ms; *大值 |
|
● 從 ”1” 到“0”，*大值 |
10 ms; *大值 |
|
開關頻率 |
|
|
● 電阻負載的脈沖輸出端，*大值 |
1 Hz |
|
繼電器輸出端 |
|
|
● 繼電器輸出端數量 |
4 |
|
● *大操作循環數 |
在負載額定電壓為 100000 時，機械電流為 1 千萬 |
|
導線長度 |
|
|
● 屏蔽，*大值 |
500 m |
|
● 未屏蔽，*大值 |
150 m |
|
模擬輸入 |
|
|
模擬輸入端數量 |
2 |
|
● 電壓/電流測量時 |
2 |
|
集成通道 (AI) |
2; 0 至 10V |
|
輸入范圍 |
|
|
● 電壓 |
是 |
|
輸入范圍（額定值），電壓 |
|
|
● 0 至 +10 V |
是 |
|
● 輸入電阻（0 至 10 V） |
≥100 千歐姆 |
|
導線長度 |
|
|
● 屏蔽，*大值 |
100 m; 扭線和屏蔽 |
|
模擬輸出 |
|
|
模擬輸出端數量 |
0 |
|
模擬值構成 |
|
|
集成和轉換時間/每通道分辨率 |
|
|
