S7-1200系列

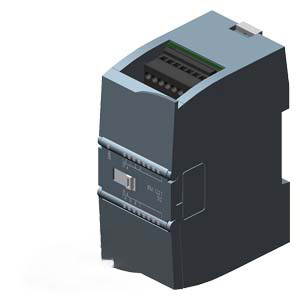

- 西門子模塊 S71200 數字量模塊 6ES72231BL320XB0
產品詳情
SIMATIC S7-1200 小型可編程控制器充分滿足于中小型自動化的系統需求。在研發過程中充分考慮了系統、控制器、人機界面和軟件的無縫整合和高效協調的需求,有效的解決方案，尤其滿足
多種應用中完全不同的自動化需求。
|
電源電壓 |
|
|
額定值 (DC) |
|
|
● DC 24 V |
是 |
|
允許范圍，下限 (DC) |
20.4 V |
|
允許范圍，上限 (DC) |
28.8 V |
|
輸入電流 |
|
|
來自背板總線 DC 5 V，*大值 |
185 mA |
|
數字輸入端 |
|
|
● 來自負載電壓 L+（空載），*大值 |
4 mA; 每個通道 |
|
輸出電壓 |
|
|
測量變頻器的電源電壓 |
|
|
● 存在 |
是 |
|
功率損失 |
|
|
功率損失，典型值 |
4.5 W |
|
數字輸入 |
|
|
數字輸入端數量 |
16 |
|
● 在組件中 |
2 |
|
輸入特性符合 IEC 61131，類型 1 |
是 |
|
可同時控制的輸入端數量 |
|
|
所有安裝位置 |
|
|
— *高可達 40 ℃，*大值 |
16 |
|
水平安裝位置 |
|
|
— *高可達 40 ℃，*大值 |
16 |
|
— *高可達 50 ℃，*大值 |
16 |
|
垂直安裝位置 |
|
|
— *高可達 40 ℃，*大值 |
16 |
|
輸入電壓 |
|
|
● 輸入電壓類型 |
DC |
|
● 額定值 (DC) |
24 V |
|
● 對于信號“0” |
1 mA 時 DC 5 V |
|
● 對于信號“1” |
15 V DC，當為 2.5 mA 時 |
|
輸入電流 |
|
|
● 對于信號“0”，*大值（允許的閉路電流） |
1 mA |
|
● 對于信號 “1”，*小值 |
2.5 mA |
|
● 對于信號“1”，典型值 |
4 mA |
|
輸入延遲（輸入電壓為額定值時） |
|
|
對于標準輸入端 |
|
|
— 可參數化 |
是; 0.2 ms、0.4 ms、0.8 ms、1.6 ms、3.2 ms、6.4 ms 和 12.8 ms，可在 4 個組別中選擇 |
|
對于報警輸入端 |
|
|
— 可參數化 |
是 |
|
導線長度 |
|
|
● 屏蔽，*大值 |
500 m |
|
● 未屏蔽，*大值 |
300 m |
|
數字輸出 |
|
|
數字輸出端數量 |
16 |
|
● 在組件中 |
1 |
|
短路保護 |
否; 外部預設 |
|
感應式關閉電壓的限制 |
L+ (-48 V) |
|
輸出端的通斷能力 |
|
|
● 電阻負載時的*大值 |
0.5 A |
|
● 照明負載時的*大值 |
5 W |
|
輸出電壓 |
|
|
● 額定值 (DC) |
24 V |
|
● 對于信號“0”的*大值 |
0.1 V; 附帶 10 kOhm 負載 |
|
● 對于信號 “1”，*小值 |
DC 20 V |
|
輸出電流 |
|
|
● 對于信號“1”的額定值 |
0.5 A |
|
● 針對信號“1”的允許范圍，*大值 |
0.5 A |
|
● 針對信號“0”的剩余電流，*大值 |
10 μA |
|
電阻負載時的輸出延遲 |
|
|
● 從 “0” 到“1”，*大值 |
50 μs |
|
● 從 ”1” 到“0”，*大值 |
200 μs |
|
輸出端的總電流（每組） |
|
|
水平安裝位置 |
|
|
— *高可達 50 ℃，*大值 |
8 A; 每個零線的電流 |
|
繼電器輸出端 |
|
|
觸點的通斷能力 |
|
|
— 電感負載時的*大值 |
0.5 A |
|
— 照明負載時的*大值 |
5 W |
|
— 電阻負載時的*大值 |
0.5 A |
|
導線長度 |
|
|
● 屏蔽，*大值 |
500 m |
|
● 未屏蔽，*大值 |
150 m |
|
報警/診斷/狀態信息 |
|
|
報警 |
|
|
● 診斷報警 |
是 |
|
診斷顯示 LED |
|
|
● 用于輸入端狀態 |
是 |
|
● 用于輸出端狀態 |
是 |
|
● 數字輸出狀態顯示（綠色） |
是 |
|
● 數字輸入狀態顯示（綠色） |
是 |
|
電位隔離 |
|
|
數字輸入電位隔離 |
|
|
● 在通道之間，分組點數 |
2 |
|
數字輸出電位隔離 |
|
|
● 在通道之間，分組點數 |
1 |
|
● 在通道和背板總線之間 |
AC 500 V |
|
防護等級和防護類別 |
|
|
防護等級符合 EN 60529 |
|
|
● IP20 |
是 |
|
標準、許可、證書 |
|
|
CE 標記 |
是 |
|
CSA 許可 |
是 |
|
UL 許可 |
是 |
|
cULus |
是 |
|
FM 許可 |
是 |
|
RCM（C-TICK 格式） |
是 |
|
環境要求 |
|
|
露天情況下 |
|
|
● *大落差 |
0.3 m; 五個，在發貨包裝內 |
|
運行中的環境溫度 |
|
|
● 允許的溫度范圍 |
-20 °C 至 +60 °C 水平安裝 -20 °C 至 50 °C 垂直安裝 95 % 空氣濕度，無凝結 |
|
● *小值 |
-20 °C |
|
● *大值 |
60 °C |
|
● 允許溫度變化 |
5°C 至 55°C，3°C/分鐘 |
|
運輸/儲存時的環境溫度 |
|
|
● *小值 |
-40 °C |
|
● *大值 |
70 °C |
|
氣壓符合 IEC 60068-2-13 標準要求 |
|
|
● 存放/運輸，*小值 |
660 hPa |
|
● 存放/運輸，*大值 |
1 080 hPa |
|
相對空氣濕度 |
|
|
● 在 25 °C 時允許的范圍（無冷凝） |
95 % |
|
連接技術 |
|
|
需要的前置插頭 |
是 |
|
機械/材料 |
|
|
外殼材料（正面） |
|
|
● 塑料 |
是 |
|
尺寸 |
|
|
